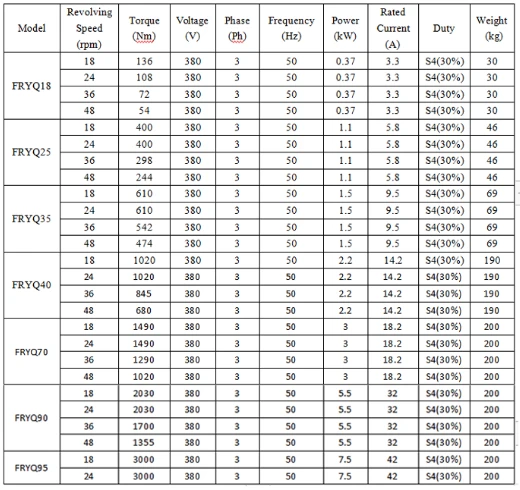

FRYQ-Multi-tig Electric Actuator
Cov ntse ntse uas tsis yog-invasive hluav taws xob actuator tuaj yeem muab ntau yam kev xaiv xws li ntau-tig, ib feem-tig thiab linear-tig.
◆ Kev tsim kho ruaj khov, siv dual-sealing, thiab tuaj yeem tiv thaiv dej thiab plua plav (IP67 / IP68-2m, 48 teev) zoo thaum ua ntawv txuas.
◆ Peb theem, ib theem thiab ncaj qha fais fab mov actuator
◆ Raws li cov ntaub ntawv sau ua ke ntawm cov txheej txheem ua haujlwm
◆ Tau tshaj IrDATM tus qauv. Ua qhov kev soj ntsuam hauv zos thiab tej thaj chaw deb ntawm tus actuator los ntawm kev pom PC software.
◆ Cov lus qhia meej, yooj yim rau kev tswj, thiab kev qhia ua haujlwm
◆Multi-language zaub screen qhia lub xeev thiab chaw
◆ Yooj yim torque thiab txoj hauj lwm tswj, txhim khu kev ntseeg tau
◆ Kev yooj yim ntawm kev tswj thiab kev taw qhia
◆ Kev xaiv tshwj xeeb ntawm cov ntaub ntawv pov thawj dej thiab tawg pov thawj hom
◆ Ncaj torque tso zis ntau yam 35Nm (25Ibf ft) -3000Nm (2200 Ibf ft)
FRYT-Part-tig Electric Actuator
◆ Kev tsim kho ruaj khov, siv dual-sealing, thiab tuaj yeem tiv thaiv dej thiab plua plav (IP67 / IP68-2m, 48 teev) zoo thaum ua ntawv txuas.
◆ Direct tsav lub quarter-tig
◆ Peb theem, ib theem thiab ncaj qha fais fab mov actuator
◆Multi-language zaub screen qhia lub xeev thiab chaw
◆ Raws li cov ntaub ntawv sau ua ke ntawm cov txheej txheem ua haujlwm
◆ Tau tshaj IrDATM tus qauv. Ua qhov kev soj ntsuam hauv zos thiab tej thaj chaw deb ntawm tus actuator los ntawm kev pom PC software.
◆ Cov lus qhia meej, yooj yim rau kev tswj, thiab kev qhia ua haujlwm
◆ Yooj yim torque thiab txoj hauj lwm tswj, txhim khu kev ntseeg tau
◆ Kev yooj yim ntawm kev tswj thiab kev taw qhia
◆ Kev xaiv tshwj xeeb ntawm cov ntaub ntawv pov thawj dej thiab tawg pov thawj hom
◆ Direct torque tso zis ntau yam 50 Nm (37 Ibf ft) -2000Nm (1476 Ibf ft)
FRYQ + BW-Tig-tig Electric Actuator
IQ + BW ib feem-tig actuator ua tiav 90 degree on-off lag luam ntawm txoj kab uas hla loj thiab torque ntawm npauj npaim valve thiab pob valve los ntawm kev txo ob npaug raws li cov qauv ntawm IQ multi-tig actuator, thiab torque ntau yog 1000Nm {{ 6}}Nm.
◆ Kev tsim kho ruaj khov, siv dual-sealing, thiab tuaj yeem tiv thaiv dej thiab plua plav (IP67 / IP68-2m, 48 teev) zoo thaum ua ntawv txuas.
◆ Peb theem, ib theem thiab ncaj qha fais fab mov actuator
◆ Raws li cov ntaub ntawv sau ua ke ntawm cov txheej txheem ua haujlwm
◆ Tau tshaj IrDATM tus qauv. Ua qhov kev soj ntsuam hauv zos thiab tej thaj chaw deb ntawm tus actuator los ntawm kev pom PC software.
◆ Cov lus qhia meej, yooj yim rau kev tswj, thiab kev qhia ua haujlwm
◆Multi-language zaub screen qhia lub xeev thiab chaw
◆ Yooj yim torque thiab txoj hauj lwm tswj, txhim khu kev ntseeg tau
◆ Kev yooj yim ntawm kev tswj thiab kev taw qhia
◆ Kev xaiv tshwj xeeb ntawm cov ntaub ntawv pov thawj dej thiab tawg pov thawj hom
FRYQ + VE-Linear-tig Electric Actuator
Tau txais txiaj ntsig los ntawm tag nrho cov txiaj ntsig ntawm FRYQ actuator, FRYQ + VE muaj cov kab hluav taws xob sib kis tau zoo, thiab cov kev tswj hwm cov zis tuaj yeem ncav cuag 100 KN
◆ FRYQ18(AC380V) linear-tig: siab tshaj plaws thrust 20000N, mus txawv tebchaws ntau yam 10mm-100mm
◆ FRYQ18 (AC220V) linear-tig: siab tshaj plaws thrust 10000N, mus txawv tebchaws ntau 10mm-100mm
◆ FRYQ25 (AC380V) linear-tig: siab tshaj plaws thrust 100000N, mus txawv tebchaws ntau yam 40mm-100mm
◆ FRYQ25 (AC220V) linear-tig: siab tshaj plaws thrust 50000N, mus txawv tebchaws ntau yam 40mm-100mm
◆ FRYT linear-tig: siab tshaj plaws thrust 6400N, mus txawv tebchaws ntau 10mm-16mm (Tswj rau qhov yuav tsum tau muaj siab precision thiab luv luv mus txawv tebchaws)
Technical Indicators
★ Kho lub sijhawm: pib lub sijhawm tuaj yeem ncav cuag 600 zaug / teev;
★ Lub cev muaj zog rwb thaiv tsev theem: F;
★ Lub cev muaj zog ua haujlwm: S2;
★ Kev txwv qhov yuam kev yooj yim: Tsawg dua lossis sib npaug rau ± 1.0%;
★ Rov qab sib txawv: Tsawg dua lossis sib npaug rau 1.0%;
★ Repeatability yuam kev ntawm stroke tswj mechanism: Tsawg dua los yog sib npaug rau 1.0%;
★ Kev tiv thaiv qib: IP67 (IP68 yeem);
★ Hom tawg-pov thawj: tawg-pov thawj qib ExdⅡBT4. POWER SUPPLY
★ Voltage: ib theem 220VAC, 50/60Hz; Peb-theem 380VAC ± 10%, 50 / 60Hz;
★ kam rau ua: zaus ± 1%; harmonic cov ntsiab lus<5%. ENVIRONMENTAL CONTITIONS
★ Ambient kub: -30 degree -+70 degree ;
★ txheeb ze av noo: Tsawg dua los yog sib npaug li 95%; FRY Hluav Taws Xob Actuator
★ Atmospheric siab: 86kPa-106kPa.
★ Ambient kub: -10 degree -+45 degree ;
★ Cov av noo txheeb ze: Tsawg dua lossis sib npaug li 85% hauv chav ua pa, cov cua nyob ib puag ncig tsis muaj cov khoom tsis zoo uas cuam tshuam cov khoom.
>Profibus DP
>Modbus RTU
>FF Faundation fieldbus
>HART
>Bluetooth kev sib txuas lus tswj (yeem)
Hart Communication Protocol
HART kev sib txuas lus siv ib nrab-duplex kev sib txuas lus txoj kev, uas yog yus muaj los ntawm realization ntawm cov teeb liab kev sib txuas lus nyob rau hauv lub analog teeb liab kis tau tus mob kab, uas yog ib tug transitional khoom thaum lub sij hawm hloov los ntawm analog system mus rau digital system, yog li ntawd nws muaj ib tug muaj zog lub lag luam. kev sib tw tau loj hlob sai. HART stipulates ib series ntawm commands, uas ua hauj lwm raws li cov lus txib hom.
Profibus Communication Protocol
Thaum Lub Peb Hlis 15, 1996, Profibus tau pom zoo raws li European tus qauv, uas yog, cov khoom tau lees paub los ntawm cov ntsiav tshuaj hauv ntiaj teb kev ua lag luam, thiab nws txoj kev lag luam koom nrog S txoj haujlwm hauv European lag luam; technically, Profibus txaus siab rau cov ntaub ntawv theem ntawm kev tsim khoom. Qhov tseem ceeb ntawm kev ruaj ntseg, ntawm ib sab, nws npog cov kev xav tau ntawm kev sib txuas lus hauv thaj chaw ntawm cov sensors / actuators, thiab ntawm qhov tod tes, nws muaj tag nrho cov kev sib txuas lus hauv lub network hauv thaj tsam ntawm chav tsev, yog li Profibus tau dhau los ua tus de facto thoob ntiaj teb lees paub tus qauv.
Profibus yog ib qho thoob ntiaj teb, qhib, thiab cov chaw tsim khoom-kev ywj pheej fieldbus tus qauv.
Feem ntau siv rau hauv cov cheeb tsam hauv qab no.
(1) Manufacturing automation: tsheb tsim (robots, sib dhos kab, stamping kab, thiab lwm yam), papermaking, textiles, thiab lwm yam.
(2) Cov txheej txheem tswj automation: petrochemical, tshuaj, cement, zaub mov, npias thiab lwm yam lag luam.
(3) Hluav taws xob: hluav taws xob tsim hluav taws xob, xa tawm thiab xa tawm.
(4) Lub tsev: cua txias, kiv cua, teeb pom kev zoo. (5) Railway tsheb: teeb liab system.
Lub Profibus system txais RS-485 hom kev sib txuas ntawm lub cev, thiab cov ntaub ntawv xa tawm yog xaiv tau los ntawm 9.6KB/s mus rau 12Mb/s. Qhov siab tshaj plaws ntawm tus qhev pab kiag li lawm uas tuaj yeem txuas rau txhua ntu ntawm lub network yog 32. Thaum tus lej ntawm cov khoom siv ntau dua 32, lossis thaum nthuav dav lub network, nws yuav tsum siv cov repeaters los txuas cov ntu sib txawv. Cov yam ntxwv ntawm chav kawm A cables teev los ntawm Profibus tus qauv yog raws li hauv qab no:
Yam ntxwv impedance: 135 ~ 165Ω
Cable capacitance:<30PF/m
Lub voj tsis kam: 0.64mm
Cable core section: >0.34mm², hlau loj AWG22
Shielding txheej: tooj liab mesh los yog ntaub thiab ntawv ci shielding
Modbus Communication Protocol
Modbus tau luam tawm xyoo 1979 rau kev sib txuas lus siv Programmable Logic Controllers (PLCs). Modbus tau dhau los ua tus qauv kev lag luam rau kev sib txuas lus hauv kev lag luam
Modbus RTU
Modbus RTU yog ib qho ncaj qha fieldbus raws tu qauv rau kev sib txuas lus yooj yim ntawm tus tswv tswj chaw nres tsheb thiab qhev (actuators sensors).
Tag nrho cov txheej txheem cov ntaub ntawv nkag mus thiab assianing ntawm tag nrho cov actuator tsis tau txais kev txhawb nqa los ntawm Modbus RTU qhev kev sib txuas hauv FRY Tsis tas li ntawd, cov ntaub ntawv actuator tuaj yeem nyeem. Ua ke nrog PROFIBUS qhov kev sib txuas ntawm lub cev yog ua los ntawm RS-485 lossis fiber-optic cables.
Modbus TCP/IP
Ib yam li kev ua haujlwm zoo li Modbus RTU Kev sib txuas ntawm lub cev yog ua los ntawm kev sib txuas sab nraud M12.
